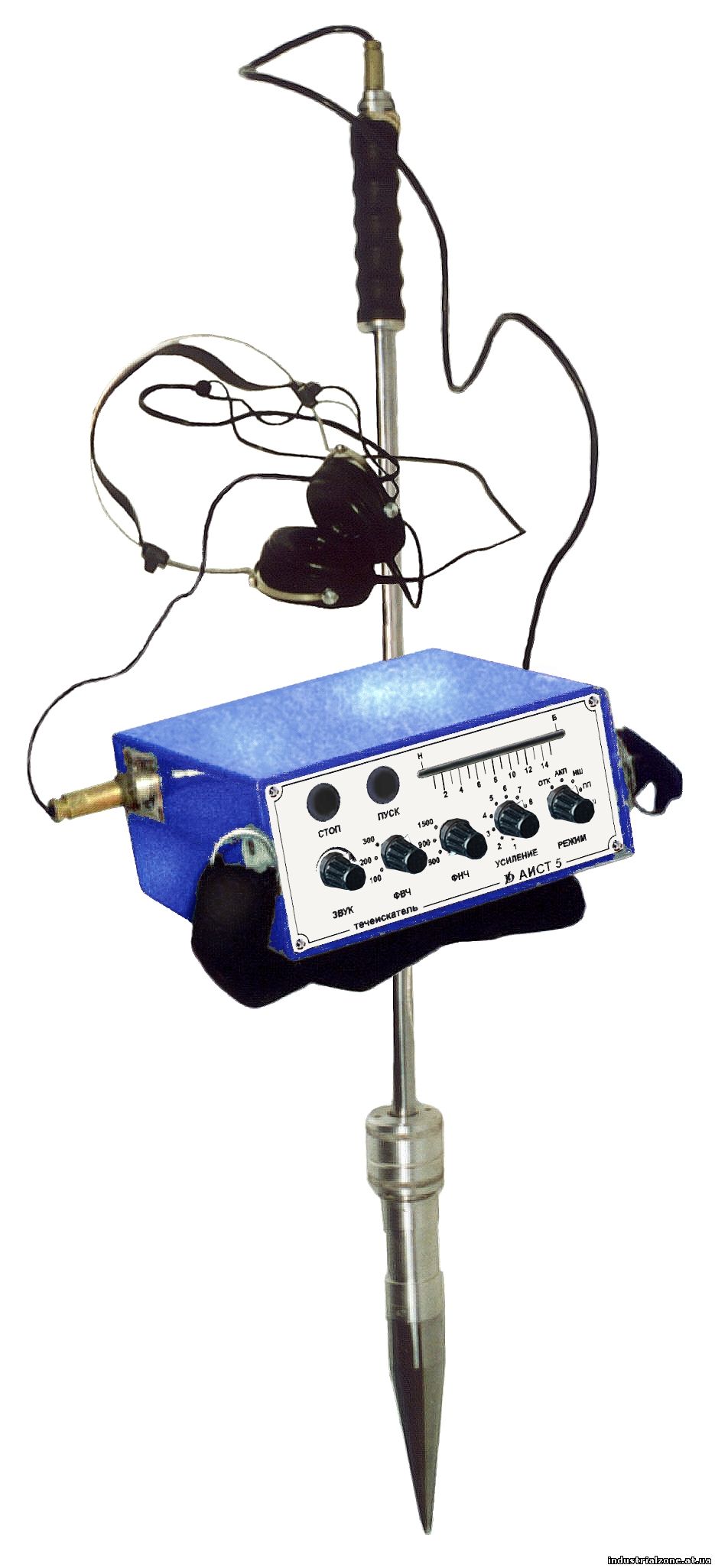

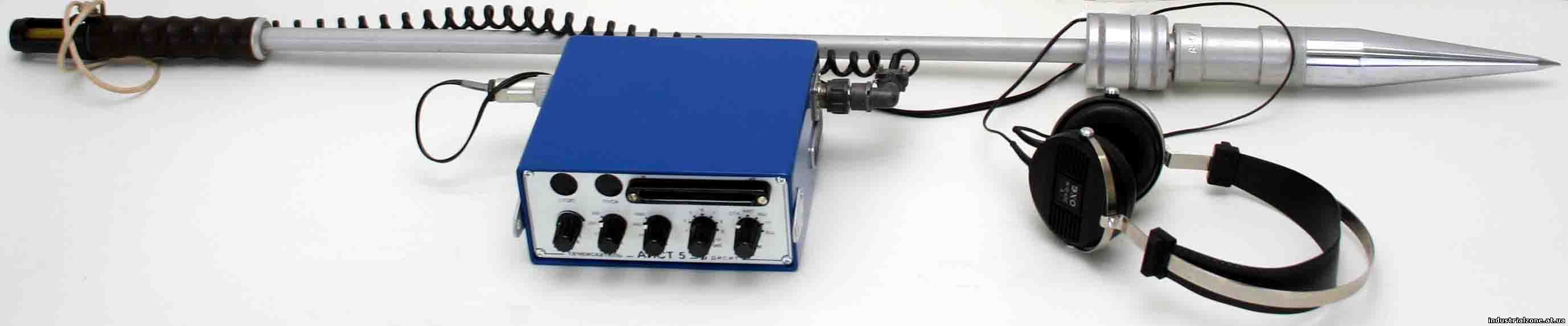

АКУСТИЧЕСКИЙ ИСКАТЕЛЬ УТЕЧЕК В ТРУБОПРОВОДАХ
"АИСТ-5"
ОБЛАСТЬ ПРИМЕНЕНИЯ
Течеискатель "АИСТ-5" предназначен для определения места разгерметизации напорных трубопроводов систем водо-, тепло-, газо-, паро-, нефтеснабжения.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия прибора основан на преобразовании вибраций грунта, возбуждаемых свищом, в электрические сигналы и последующей их линейной частотной и нелинейной фильтрацией с целью обнаружения и оценки параметров сигналов утечек на фоне посторонних шумов, создаваемых многочисленными источниками (транспортными средствами, ветром и т.д.). Прибор является переносным. Датчик прибора устанавливается на грунт над диагностируемым трубопроводом.
Частотная фильтрация сигналов датчиков осуществляется линейными фильтрами верхних и нижних частот (ФВЧ и ФНЧ). Фильтрация продолжительных "импульсно-подобных" шумовых сигналов (которые создаются, например, порывами ветра, проезжающими автомобилями и т.д.) осуществляется нелинейными цифровыми фильтрами.
Слуховая индикация сигналов датчиков осуществляется посредством головных телефонов с регулировкой уровня громкости. Визуальная индикация отфильтрованных сигналов датчиков осуществляется с помощью двух линеек светодиодов. Шкала каждой светодиодной линейки индикатора имеет 32 градации.
В приборе имеется память на 15 значений для фиксации и анализа распределения уровня шумов грунта вдоль исследуемой трассы.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- прибор имеет два уровня нелинейных цифровых фильтров, которые дают возможность фильтровать короткие и продолжительные «импульсно-подобные» шумовые сигналы;
- малый собственный шум, что обеспечивает высокую чувствительность;
- повышенная защищенность от акустических помех;
- узкая диаграмма направленности датчика;
- конструкция датчика обеспечивает возможность работы на неровном, травянистом, покрытом снегом грунтах;
- расширенные температурные диапазоны работы и хранения;
- влагопылезащитное исполнение;
- прибор имеет память на 15 значений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент усиления – регулируемый в диапазоне 42 дБ
Максимальный коэффициент усиления 700 000
Частотные аналоговые фильтры
- нижних частот
- верхних частот
3 диапазона
3 диапазона
Нелинейные цифровые фильтры 2 уровня
Индикация сигналов: визуальная – двухрядная светодиодная шкала каждый ряд имеет 16 диодов и обеспечивает 32 градации
Индикация сигналов: слуховая головные телефоны
Память для измеренных значений 15 ячеек
Датчик штырьевой с пьезокерамическим вибропреобразователем
Питание аккумуляторное ( 9,6 В )
(никель-кадмиевая батарея)
Время непрерывной работы без подзарядки встроенного аккумулятора 12 часов
Температурный рабочий диапазон -30°С ... +50°С
Температура хранения -40°С ... +60°C.
Габаритные размеры блока оператора 158 х 162 х 70 мм
Масса блока оператора не более 1,4 кг
